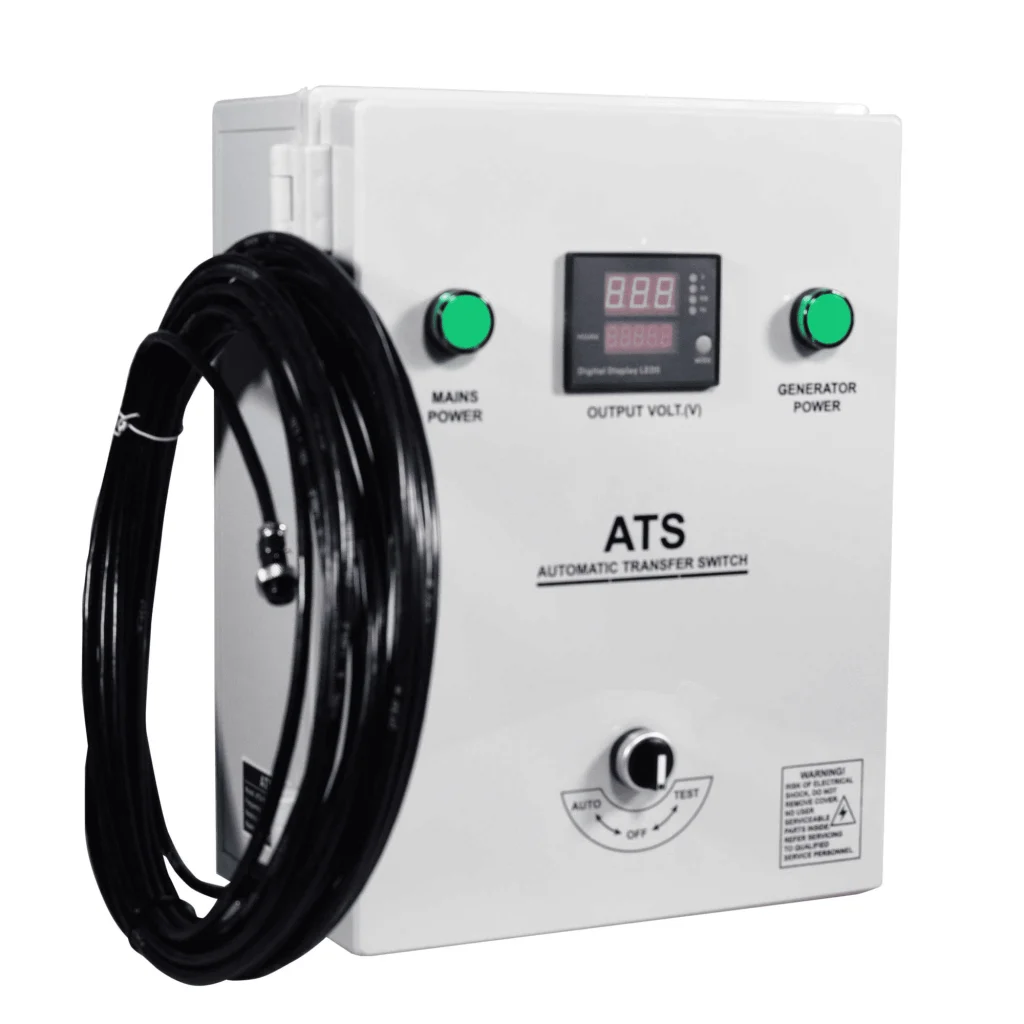

INSTRUÇÕES DE MONTAGEM

• Conecte o ATS à rede elétrica (marcada como ALIMENTAÇÃO EXTERNA).
• Conecte a alimentação do gerador à entrada da fiação do ATS (marcada como ALIMENTAÇÃO DO GERADOR).
• Conecte a tomada de saída de energia do ATS à área a ser energizada.
• Conecte o cabo de monitoramento do ATS entre o ATS e o gerador (cabo de 3 pinos).
• Coloque a chave AUTO/OFF na posição desejada.

CARACTERÍSTICAS

• Caixa de plástico com proteção contra intempéries.
• Fácil de usar e instalar.
• Fácil conexão para monitorar o gerador.
• Módulo de controle protegido.
• Inclui 15 m de cabo.
• Carregador de bateria.

ATENÇÃO!

• NÃO manipule o ATS quando a energia estiver ligada.
• Deve haver um disjuntor na entrada e na saída.
• Use somente com geradores HYUNDAI, ITC POWER e FARADAY.
• A instalação deve ser realizada por um instalador qualificado.

DADOS TÉCNICOS:

• Faixa de tensão: 160 a 240 V
• Corrente máxima: 50 A
• Frequência nominal: 50 Hz
• Conexão de potência máxima: 10 kW
• Conexão do gerador: com fio
• Conexão do monitor do gerador: conector de 3 pinos
• Entrada para a fonte de alimentação: com fio
• Conector de saída: com fio
• Atraso de transferência: 2 a 5 s.
• Atraso de retorno: 10 seg.
• Peso: 9,7 kg
• Medidas: 365 x 445 x 250 mm (com embalagem)
