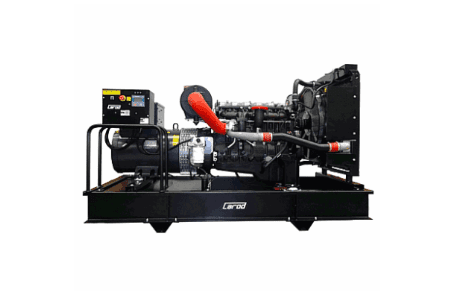

Gerador industrial MWM 176 kVA

DADOS TÉCNICOS DO MOTOR

• Fabricante NAVISTAR
• Modelo MAXXFORCE 7.2P/162kW
• Potência HP/kW 216/161
• Potência conforme a norma DIN6271/ISO3050
• Regime de rotação r.p.m. 1500
• Cilindrada litros 7,20
• Cilindros, número e configuração 6 em linha
• Diâmetro x Curso mm 105 x 137
• Taxa de compressão 16,8:1

SISTEMA DE REFRIGERAÇÃO

• Tipo de refrigeração Líquido
• Temperatura normal de operação ºC 80/90
• Temperatura nominal máxima ºC 105
• Temperatura ambiente máxima para radiadorºC 45
• Fluxo de ar de arrefecimentom³/min 334
• Volume de líquido de arrefecimento no bloco do motorlitros 10
• Volume de líquido de arrefecimento no sistema completolitros 25
• Calor da radiação das superfícies do motorkW 14,38
• Calor emitido para o líquido de arrefecimentokW 70,98

SISTEMA DE ADMISSÃO

• Tipo de admissão Turbo+aftercooler
• Tipo de filtro de ar Radial, duplo, seco
• Vazão de ar de admissão (ar 1,2 kg/m³) m³/min 12,74
• Ar de admissão/pós-resfriador de água SIM
• Aquecimento do pós-resfriador kW 22,49

SISTEMA DE LUBRIFICAÇÃO

• Capacidade máxima de óleo no cárter com filtro litros 19,8
• Especificações mínimas de óleo API-CH4/CI4
• Viscosidade do óleo de fábrica 15W40

SISTEMA DE COMBUSTÍVEL

• Tipo de injeção e regulagem Mecânica, injeção direta
• Consumo específico g/cv.h 170
• Consumo específico (diesel 0,82 g/ml) l/kw.*h 0,15
• Consumo de combustível com 100% de carga contínua litros/hora 35,21
• Consumo de combustível com 75% de carga contínua litros/hora 26,41
• Consumo de combustível com 50% de carga contínua litros/hora 17,60

SISTEMA DE ESCAPE

• Temperatura máxima dos gases de escape ºC 600
• Vazão dos gases de escape kg/h 1660
• Restrição máxima do escape (contrapressão) mm H2O 1019
• Calor emitido pelo escape kW 110,58

SISTEMA ELÉTRICO

• Sistema de Carga Alternador
• Especificações da Bateria V/Amperes CCA 24/1000

MANOBRA, PROTEÇÃO E INDICAÇÃO NO PAINEL ELÉTRICO

• Proteção contra Sobrecorrente Magnetotérmico 4P + Controlador
• Proteção Diferencial Relé Diferencial Eletrônico
• Botão de Parada de Emergência Incluso
• Disjuntor Motorizado (consultar (possibilidade de contator) Opcional. Incluso na versão “Paralelo”

DADOS TÉCNICOS DO ALTERNADOR

• Fabricante MECCALTE
• Modelo ECO38-1S/4
• Frequência Hz 50
• Tensão nominal V 400
• Tipo de conexãoSérie Estrela
• Número de fases 3
• Número de polos 4
• Potência ^T= 125 °C, 40 °C CONTÍNUO kVA 180
• Potência ^T= 163 °C, 27 °C em STANDBY kVA 196
• Fator de potência 0,8
• Classe de isolamento / ^Temp H/H
• Grau de proteçãoIP21
• Corrente de curto-circuito (por 20 segundos) 3 In
• Regulador eletrônico de tensão – AVR

Observação: Fabricante e modelo padrão do alternador. O fabricante e o modelo do alternador podem variar dependendo da disponibilidade, entre Meccalte e Marelli, sempre com desempenho e características semelhantes.

INFORMAÇÕES LOGÍSTICAS

• Peso aproximado com líquidos no radiador e cárter kg 1595
• Volume de combustível no tanque litros 280
