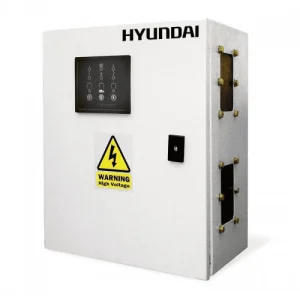

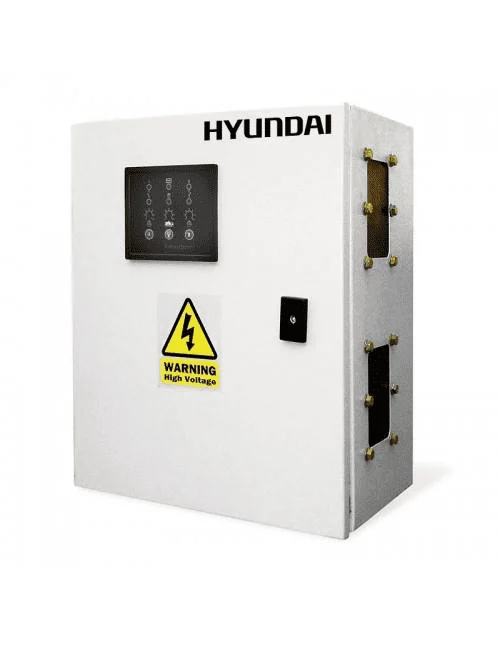

Quadro ATS trifásico 1.500 RPM até 60 kVA

Quadro ATS trifásico 1.500 RPM até 60 kVA

SKU: ATS1-100A
Em stock (verificado diariamente)
59 Unidades disponíveis
IVA incluído

935,00 €

Envio Gratuito Em Península (Espanha e Portugal) e Baleares
Entrega em 2/4 dias Dias úteis (exceto artigos que necessitem de fabrico)
Garantia Oficial 3 anos de garantia com suporte técnico incluído
Em stock59 Unidades disponíveis
Preço: 935,00 €
IVA Incluído
Vendas Intracomunitárias B2B – Isento de IVA

CONDIÇÕES GERAIS DE SERVIÇO:

⚡ ATS trifásico · 100 A · Para geradores de 1.500 rpm

Quadro ATS trifásico 1.500 RPM até 60 kVA ATS1-100A

O quadro ATS trifásico ATS1-100A foi concebido para realizar a transferência automática entre a rede elétrica e um gerador quando ocorre uma anomalia ou falha de alimentação. É recomendado para geradores trifásicos de 1.500 rpm até aproximadamente 60 kVA, mantendo uma margem adequada em relação à sua intensidade nominal de 100 A.

Integra um controlador HAT520N com microprocessador de 8 bits, capaz de supervisionar a alimentação de corrente alternada nas três fases. Se detetar uma tensão fora dos limites, ordena a transferência da alimentação e gere o arranque do gerador para restabelecer o fornecimento à carga.

⚡
100 A
Intensidade nominal
🔄
Automático
Transferência rede / gerador
🛡️
IP44
Grau de proteção
🏭
Hasta 60 kVA
Gama recomendada

O que faz o quadro ATS1-100A?

Supervisiona continuamente a rede. Quando deteta uma falha ou uma tensão anómala, o controlador pode ordenar o arranque do gerador e transferir automaticamente a carga da rede para o gerador. Quando a rede regressa às condições normais, realiza o processo de retorno de acordo com os tempos de atraso configurados.

Controlador HAT520N para uma transferência automática segura

Supervisão trifásica

O módulo controla a alimentação de corrente alternada nas três fases e deteta desvios de tensão que exigem a entrada do gerador.

Arranque automático do gerador

Perante uma falha da rede, o ATS gere a mudança de alimentação e o sinal de arranque do gerador, reduzindo a necessidade de intervenção manual.

Tempos de atraso configuráveis

Permite ajustar atrasos de tensão normal, tensão anómala, abertura e paragem para adaptar a sequência automática à instalação.

Quadro ATS trifásico para geradores até 60 kVA

Com uma intensidade nominal de 100 A, o ATS1-100A foi pensado para instalações trifásicas e geradores de 1.500 rpm onde é necessário automatizar o fornecimento de backup. Numa rede trifásica de 400 V, 100 A equivalem teoricamente a cerca de 69 kVA, mas para uma aplicação comercial com margem de segurança recomendamos este quadro para grupos de até 60 kVA.

  • Aplicação trifásica com 2P-4P.
  • Gama elétrica do equipamento: AC 660 V / DC 125 V.
  • Corrente de curta duração: 5 kA.
  • Tempo de abertura: ≤ 0,06 s.
  • Tempo de fecho: ≤ 0,20 s.
  • Inclui carregador de bateria e 15 m de cabo de sinal, de acordo com o catálogo.

Aconselhamento especializado

Precisa de confirmar se o ATS1-100A é adequado para o seu gerador?

Indique-nos a potência, a tensão e o modelo do gerador e ajudamo-lo a confirmar qual o quadro ATS mais adequado para a instalação.

Contactar agora

Dados técnicos do produto

Ficha técnica Quadro ATS trifásico ATS1-100A até 60 kVA

Dados técnicos do modelo ATS1-100A de acordo com o catálogo do fabricante. A gama até 60 kVA corresponde à aplicação recomendada para geradores trifásicos de 1.500 rpm com este quadro de 100 A.

Especificações ATS1-100A
Marca / fabricante
Hyundai Corporation
Modelo
ATS1-100A
Aplicação
Quadro ATS para geradores trifásicos de 1.500 rpm
Gama recomendada
Até 60 kVA
Configuração
Trifásico
Gama de tensão
AC 660 V · DC 125 V
Intensidade nominal
100 A
Ligações
Frontais
Número de polos
2P – 4P
Capacidade da bobina
2,7 / AC220 V – 3,8 / AC220 V
Corrente de curta duração
5 kA
Grau de proteção
IP44
Vida útil mecânica
10.000 operações
Vida útil elétrica
5.000 operações
Frequência de abertura e fecho
4 · 150 vezes/hora
Tempo de abertura
≤ 0,06 s
Tempo de fecho
≤ 0,20 s
Peso
25 kg
Dimensões
400 × 260 × 570 mm
Controlador HAT520N
Controlador
HAT520N
Sistema
Transferência automática
Microprocessador
8 bits
Supervisão
Alimentação de CA em 3 fases
Consumo do circuito de medição
≤ 2 VA à tensão nominal
Temperatura de trabalho
−30 °C a +70 °C
Humidade de funcionamento
20 % a 95 %
Tensão nominal trifásica
3 fases + N · AC 400 V · 50/60 Hz
Tensão nominal bifásica
AC 230 V · 50/60 Hz
Limiar de sobretensão
264 V fase-N
Limiar de subtensão
172 V fase-N
Precisão da medição da tensão CA
2 %
Atraso de tensão normal
0-60 s · valor por defeito 5 s
Atraso de tensão anómala
0-60 s · valor por defeito 5 s
Atraso de abertura
0-60 s
Atraso de paragem
0-90 s · valor por defeito 90 s
Incluído
Carregador de bateria e 15 m de cabo de sinal

Funcionamento do sistema de transferência automática

O controlador supervisiona a alimentação de corrente alternada das três fases. Quando deteta uma falha de rede ou uma tensão fora dos limites previstos, gere a transferência automática para o gerador e o sinal de arranque. Os tempos de atraso permitem adaptar a resposta do ATS às condições da instalação.
